Reponse rapide
Le raccordement d'un radiateur vertical par le bas s'effectue généralement via un bloc monopoint ou bipoint central (entraxe standard de 50 mm) ou latéral. Cette configuration masque les tuyauteries pour garantir une finition esthétique. Pour l'installation, fermez l'arrivée d'eau, fixez le robinet thermostatique, puis raccordez l'aller et le retour d'eau chaude.
Vous venez de recevoir votre magnifique radiateur design. Mais voilà, face aux tuyaux qui sortent du mur, le doute s'installe. Je le vois souvent sur les chantiers : la trouille de provoquer une fuite, de mal aligner les canalisations ou pire, d'inverser les flux d'eau chaude paralyse pas mal de bricoleurs. Pas de panique. Nous allons voir ensemble comment réussir cette pose au millimètre près. L'objectif ? Un rendu invisible et digne d'un pro.
Pourquoi opter pour un raccordement par le bas sur un radiateur vertical ?
Le format vertical bouscule totalement la géométrie d'une pièce. J'adore cette solution. Brancher par le bas libère un maximum de surface au sol et garantit une ligne hyper épurée. Les tuyaux disparaissent complètement. Ils se cachent sous la structure ou s'intègrent directement dans la cloison.
Côté thermique, c'est aussi un excellent choix. L'eau chaude pénètre par la base et remonte naturellement par effet de thermosiphon. Elle redescend ensuite en refroidissant. Résultat : votre équipement tourne à plein régime sans perte de charge.
Central ou latéral : 2 types de raccordement par le bas
En plomberie, nous avons deux écoles pour alimenter un émetteur de chaleur par sa base. Tout dépend de la conception de votre appareil et de la disposition de vos tuyaux actuels.
| Type de raccordement | Avantage principal | Entraxe standard | Difficulté d'installation |
|---|---|---|---|
| Central | Symétrie visuelle parfaite | 50 mm | Moyenne |
| Latéral inférieur | Adaptation aux anciennes tuyauteries | Variable (largeur totale) | Facile à moyenne |

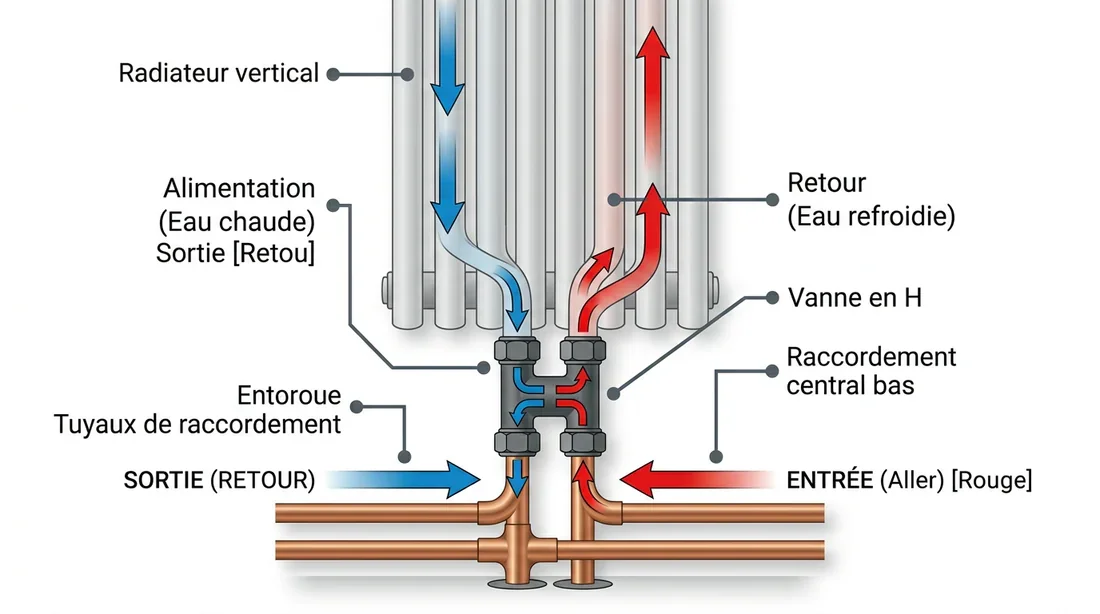

Le raccordement central (entraxe 50 mm)
C'est clairement la norme sur le marché actuel. Les deux orifices d'alimentation se regroupent au beau milieu du panneau inférieur. Prévoyez une pièce métallique spécifique pour cette configuration : le fameux bloc de raccordement (ou bloc en H). Les fabricants imposent un espacement strict entre ces deux trous. C'est l'entraxe de 50 mm. J'apprécie cette uniformité car elle assure une pose ultra propre. Bonus non négligeable, elle facilite le remplacement de l'appareil dans quelques années.
Le raccordement latéral inférieur
Nous sommes ici sur un schéma plus classique. L'arrivée d'eau se fait sur l'extrémité droite (en bas) et le départ sur l'extrémité gauche (toujours en bas). L'écartement exact entre les tuyaux dépend donc de la largeur totale du radiateur. Je croise très souvent cette méthode lors de rénovations partielles. Elle permet de réutiliser intelligemment un réseau déjà en place.
Le matériel indispensable pour réussir votre installation
Le bon outil fait toute la différence entre un chantier plié en deux heures et un vrai cauchemar aquatique. Ne faites pas l'impasse sur cette liste avant d'attaquer :
- Une perceuse à percussion et de solides chevilles pour charges lourdes.
- Un mètre ruban classique et un niveau à bulle.
- Une clé à molette à large ouverture ou un jeu de clés plates adaptées.
- Un bloc de raccordement (ou bloc en H) compatible avec votre modèle.
- Un robinet thermostatique pour bien réguler la température.
- Un purgeur d'air manuel ou automatique.
- Un té de réglage.
- De la filasse et de la pâte à joint, ou du ruban téflon pour garantir une parfaite étanchéité.
- Le bon raccord bicone ou à sertir selon vos arrivées (multicouche, PER ou cuivre).
5 étapes pour installer et raccorder un radiateur vertical par le bas
Je le répète sur chaque chantier : avant de toucher au réseau hydraulique, coupez l'alimentation de votre chaudière ou de votre pompe à chaleur. On ne plaisante pas avec la pression de l'eau.
Étape 1 : vidanger le circuit de chauffage
La première action consiste à faire chuter la pression. Si vous remplacez un vieux modèle, isolez-le en fermant ses vannes. Ouvrez ensuite son purgeur d'air et dévissez doucement son raccord de retour avec une petite bassine placée juste en dessous. Pour une installation neuve, vous devrez vider partiellement le réseau global de la maison. Intervenir sur une installation complexe vous forcera peut-être à manipuler d'autres éléments sensibles de la chaufferie. Dans ce cas, suivez nos meilleures pratiques pour savoir comment débloquer une vanne 3 voies Atlantic et éviter de gripper tout le système.

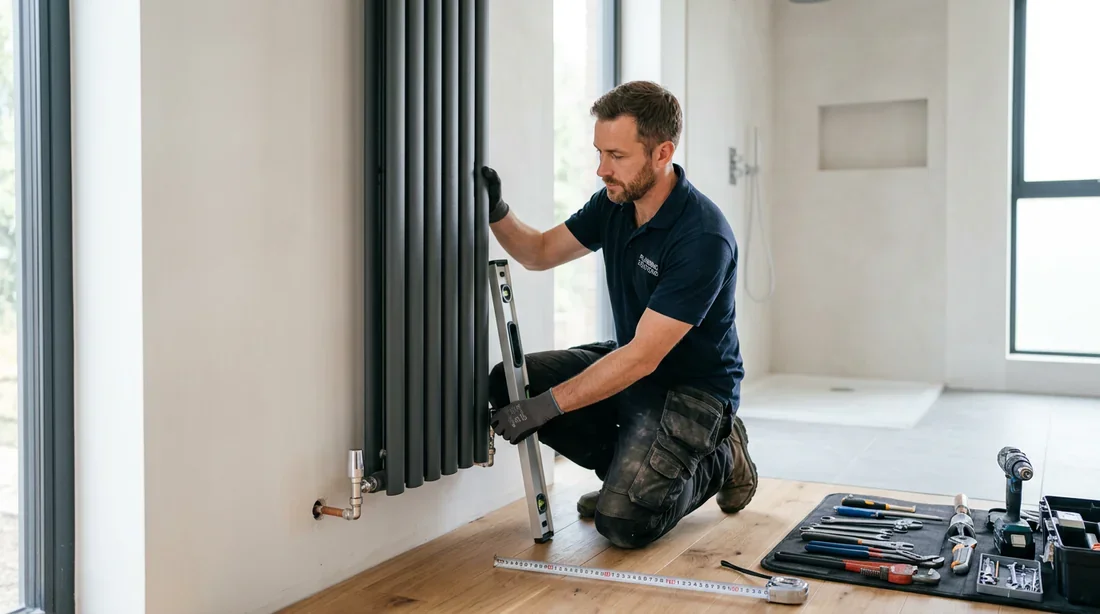

Étape 2 : mesurer et fixer les supports muraux
La bonne hauteur se situe entre 10 et 15 cm du sol. Ne collez surtout pas l'appareil au plancher. Cet espace reste vital pour la convection de l'air ambiant et pour passer l'aspirateur sans s'arracher les cheveux. Tracez vos repères au crayon. Vérifiez l'horizontalité stricte avec votre niveau à bulle. Un radiateur vertical gorgé d'eau pèse un poids affolant. Percez proprement et insérez des chevilles vraiment adaptées à la nature de votre cloison, que ce soit de la brique, du béton ou du placoplâtre. Si l'arrachage de votre ancien équipement a laissé des cratères sur le mur, prenez d'abord le temps de consolider le support. Consultez notre méthode pour comprendre comment réparer un placo abîmé avec du carton arraché avant de repercer par-dessus. Fixez vos consoles murales et suspendez enfin la bête.

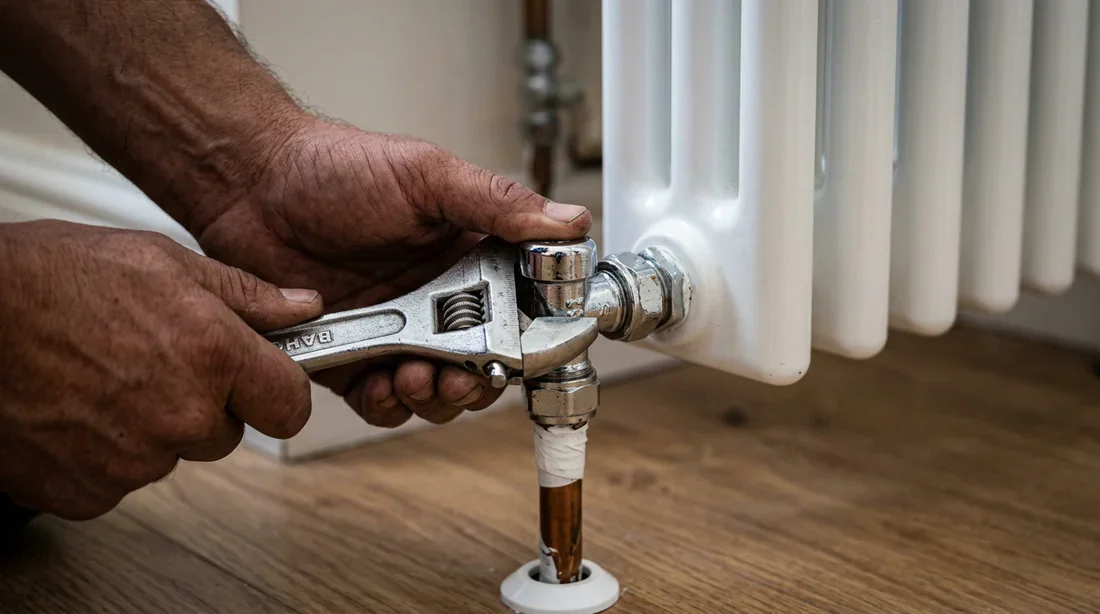

Étape 3 : installer le bloc de raccordement et la vanne
Nous entrons dans la mécanique fine. Il faut maintenant monter votre bloc en H sur le double filetage inférieur du radiateur.
💡 Conseil Pro : Sur les pas de vis métalliques lisses, striez légèrement la surface avec une lame de scie à métaux avant d'enrouler votre filasse enduite de pâte à joint. Cela empêchera le joint de glisser lors du serrage et garantira une étanchéité absolue.
Si votre appareil possède des raccords femelles, vissez d'abord l'insert adaptateur approprié. Sur le côté ou en haut de la structure, selon votre modèle, installez la tête du robinet thermostatique. Allez-y doucement, ne forcez pas comme un bourrin sur le plastique.
Étape 4 : raccorder l'aller et le retour d'eau chaude
Voici le moment de vérité pour la gestion du réseau aller-retour eau chaude. Identifiez formellement le tuyau d'arrivée. C'est lui qui achemine l'eau la plus chaude depuis la chaudière. Repérez ensuite le tuyau de retour, celui qui renvoie l'eau refroidie. Regardez bien votre bloc en H : des petites flèches gravées dans le laiton vous indiquent la direction des flux. En règle générale, l'aller se trouve vers l'intérieur ou à gauche. Mais honnêtement, fiez-vous uniquement aux marquages du fabricant. Connectez fermement vos arrivées et serrez les écrous de votre raccord bicone si vous êtes sur du PER ou du multicouche.
Étape 5 : mise en eau et purge du radiateur
Fermez bien la vis de purge. Réouvrez doucement les vannes d'isolement ou le robinet de remplissage de la chaudière pour remettre le circuit sous pression. Visez entre 1,2 et 1,5 bar. Vous allez entendre un léger sifflement, signe que le radiateur se remplit. Dès que le bruit s'estompe, ouvrez délicatement le purgeur d'air situé en haut de la carrosserie. Laissez l'air prisonnier s'échapper. Attendez qu'un filet d'eau continu et sans bulles apparaisse, puis refermez immédiatement.
Inversion aller/retour : la pire erreur de raccordement
Vous venez d'allumer le chauffage. Quelques minutes passent. Votre superbe panneau vertical reste désespérément froid sur sa moitié inférieure et claque bruyamment. Le diagnostic est sans appel : vous avez inversé l'aller et le retour.
C'est une erreur redoutable. Ce montage à contre-courant force l'eau à lutter contre le clapet de la vanne thermostatique. Cela génère des vibrations intenses, les fameux claquements secs que vous entendez. En plus du bruit insupportable et de la chute du rendement, cette bévue détruit prématurément le mécanisme interne de la vanne.
Faut-il casser le mur et croiser les tuyaux à la disqueuse ? Heureusement, non. L'astuce consiste à vidanger l'appareil et à jeter votre bloc en H standard pour le remplacer par un raccord inverseur de flux croisé. Cette petite merveille de plomberie croise les circuits d'eau directement à l'intérieur de son corps en laiton. Elle rattrape votre erreur d'installation sans toucher à la maçonnerie.
Vous avez maintenant les cartes en main pour raccorder cet équipement proprement. Le secret d'une belle pose se joue au millimètre sur le respect des alignements. Prêt à faire chauffer la perceuse ou avez-vous encore des doutes sur l'état de vos anciens tuyaux en cuivre ?
Questions frequentes
Quel entraxe prévoir pour un radiateur vertical ?
Le standard sur le marché pour un raccordement central correspond à un entraxe de 50 mm. Si vous partez sur un branchement latéral inférieur, comptez la largeur totale de la carrosserie de votre appareil en enlevant simplement les marges des bouchons.
Où placer l'aller et le retour sur un radiateur raccordé par le bas ?
Vérifiez toujours la notice du fabricant ou cherchez les petites flèches gravées dans le laiton du bloc en H. La norme place très souvent le tuyau d'aller (l'eau chaude) sur la partie gauche. Toutefois, méfiez-vous des exceptions selon les marques.
Un radiateur vertical chauffe t il aussi bien qu'un modèle horizontal ?
Totalement. À puissance égale en Watts, la capacité de chauffe reste rigoureusement la même. Je trouve même que le modèle vertical offre un meilleur confort perçu. Sa grande hauteur diffuse la chaleur de manière beaucoup plus homogène sur l'ensemble du corps humain.
